一、用途與適用范圍：
JPSC2.5-25/40型中壓消防軟管卷盤結構簡單、新穎，性能穩定可靠，操作靈活，維修方便。卷盤配有一支QLD20/3型消防中壓直流噴霧水槍，該水槍具有直流、扁平噴霧和柱狀噴霧三種噴射型式，噴霧滅火具有降溫快、滅火效果好、水漬損失少，是水半功倍的好噴射器。是民用住宅火災、油類初期火災的最佳選擇。本產品主要給消防車配套，用于消防事故的搶險救援，事故現場的清洗。

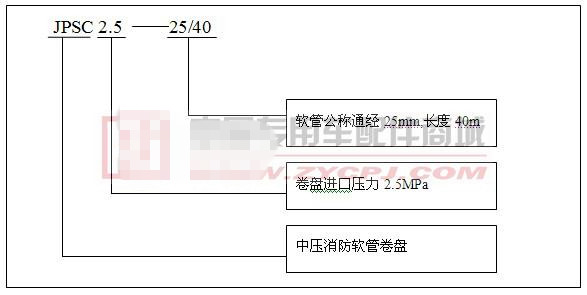

二、型號的意義：
三、外形及安裝尺寸：
四、主要技術參數及性能
|
進口螺紋 |
電機電壓 |
電機電流 |
卷帶速度 （rpm） |
噴槍流量L/S |
卷盤進口壓力MPa |
軟管長度m |
|
M39X2 |
DC24V |
5A |
0.5 |
3 |
2.5 |
40 |
五、主要結構及使用概述：

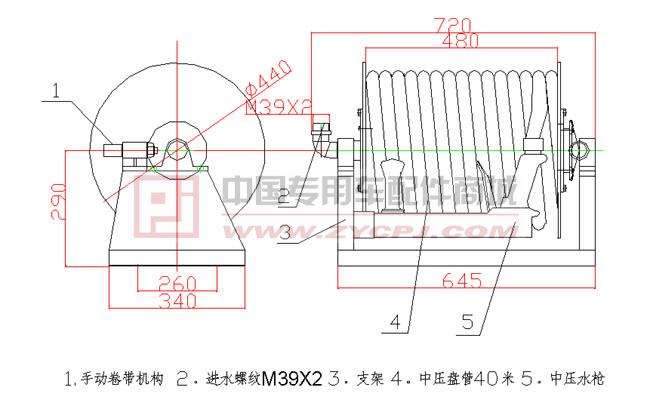

本產品主要結構如圖所示，由手動卷帶機構（1）、進水螺紋M39X2 （2）、支架（3）、中壓盤管(4) 、中壓水槍(5)等零部件組成。
使用時將中壓水槍(5)取下，用力將中壓盤管（4）均速拉出，啟動水泵，操縱水槍滅火，使用完后，應將中壓盤管理順通入有壓空氣排盡卷盤流道、壓力軟管、噴槍內余水，以防壓力軟管、噴槍凍裂；將中壓盤管理順，接通電機開關，將軟管卷入滾筒內；也可以取下手動搖柄（1）搖動傳動機構將中壓盤管整齊的卷入滾筒內。
六、使用、維護、保養及常見故障處理：
1、本產品不應長期處于室外受日曬雨淋，應經常檢查噴槍開關，滾筒機構轉動是否靈活，運動范圍是否滿足要求。
2、當由于密封失效造成滲漏時，可更換O形橡膠密封圈。
3、每次使用后，應噴射清水以清洗卷盤流道、壓力軟管、噴槍；
4、每次使用后，應排盡卷盤流道、壓力軟管、噴槍內余水，以防壓力軟管、噴槍凍裂；
5、每半年定期對轉動部位進行潤滑。
七、運輸及貯存：
1、本產品單獨供貨時用木箱包裝，應在適宜的環境中運輸、貯存。
2、當貯存期限超過一年，啟用時應對產品的操作性能進行檢查，必要時進行清洗、維護。
3、產品應貯存在防火、防雨、防曬的場所。
八、質量保證：
用戶在遵守本說明書規定的條件下，產品自發貨之日起一年內，確因制造質量而發生損壞或不能正常工作，并有質量保修卡記錄可查時，本廠免費為用戶修理或更換零部件。

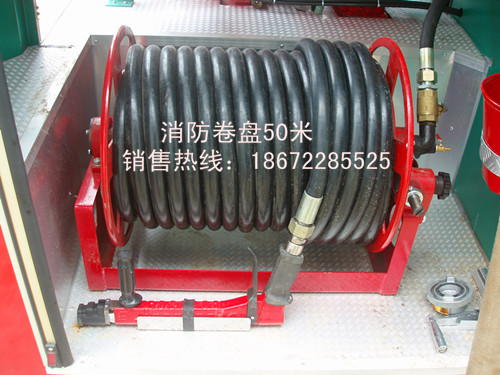

九、產品圖片：
