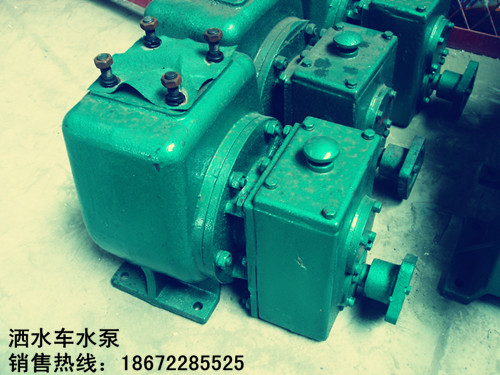

【灑水車水泵簡介】：
多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
|
性能及優點
|
應用范圍
|
技術參數
|
|
自吸能力強
|
汽車改裝
|
流量Q：40-80m3/h
|
|
一次性灌水
|
消防
|
揚程H：25-90m
|
|
使用方便
|
工程灑水
|
自吸高度：4-6m
|
|
結構簡單
|
園林綠化、道路清洗
|
溫度范圍T：5-80℃
|
灑水泵型號表示意義：
SQB 80 — 60 / 90
SQB——灑水泵
80——灑水泵進口直徑
60——灑水泵流量(m3/h)
90——灑水泵揚程
結構說明：
1、SQB80-60/90，SQB65-40/45型灑水泵為帶有增速箱的自吸式離心灑水泵，主要有增速箱、灑水泵體、灑水泵軸、軸、葉輪、機械密封等部件組成。見結構圖三，圖四。
2、灑水泵工作動力直接由汽車發動機取力器提供，作地面使用也可用電機或其它柴油機驅動。
3、灑水泵的軸封采用機械密封，運行可靠。
4、當水源含有泥沙、雜物時，吸入管進口應設置網罩，其網孔總面積應不小于300cm2，網孔應小于6mm。
工作原理：
灑水泵采用外混式自吸結構，灑水泵內須存有適量的液體，灑水泵啟動后葉輪旋轉其進口處產生負壓。吸入管路中氣體與灑水泵內液體混合通過壓出室進入氣液分離室。由于氣體和液體比重不同氣體從液體中分離出來，經出口管路排出，液體在分離室中下沒，經回流孔回到葉輪外緣，再次進行氣液混合和分離，如此循環直至灑水泵體及吸入管內氣體排盡而充滿液體而完成自吸過程，灑水泵投入正常輸液工作。
為確保灑水泵有良好的自吸能力和其它性能，必須具備以下條件：
1.灑水泵在工作前，灑水泵內的儲液液面必須高于灑水泵軸，因此灑水泵的進口應接向上彎的彎管，再接水平管和快速接頭，接頭中心線應高于灑水泵軸中心線260mm。
2.進口管路，閥門及管件必須保證不漏氣，盡量減少彎頭。
3.吸入管的吸入口必須浸沒于液體中，以免空氣進入灑水泵內影響抽液。
性能參數：
|
型號
|
流量Q
|
揚程
H (m) |
輸入轉速
n r/min |
軸功率
(kw) |
效率
n (%) |
自吸時間
min/4m |
自吸高度
(m) |
旋向
|
|
|
M3/h
|
min
|
||||||||
|
SQB65-40/45
|
40
|
650
|
45
|
1000
|
5
|
65
|
1
|
6.5
|
左、右
|
|
SQB80-60/90
|
60
|
1000
|
90
|
1000
|
22.5
|
65
|
1
|
6.5
|
左、右
|
